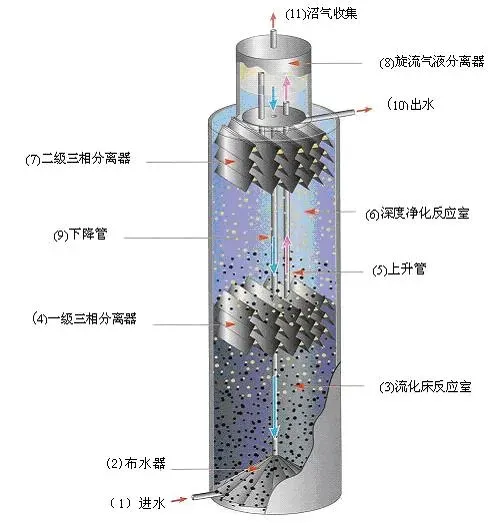

Реактор с внутренней циркуляцией (IC) – это высокоэффективный анаэробный реактор третьего поколения, состоящий из пяти функциональных зон: зоны смешивания, первой анаэробной зоны, второй анаэробной зоны, зоны осаждения и зоны разделения газ-жидкость. Он использует двухслойную структуру реактора серии UASB. Он широко применяется для очистки высококонцентрированных органических сточных вод в таких отраслях, как производство соевого белка, хлопкового белка, крахмала, крахмального сахара, спирта, ферментных препаратов, лимонной кислоты, ксантановой камеди и биофармацевтики. Благодаря таким преимуществам, как высокая производительность, эффективный метаногенез, энергосбережение и экологичность, он стал предпочтительным процессом очистки высококонцентрированных органических сточных вод.
Однако рынок переполнен корпусами для интегральных схем (ИС), которые выглядят как большие стальные контейнеры, но их внутренняя конструкция и качество могут существенно различаться. Неудачно спроектированный корпус для ИС может стать «кровоточащей раной» в будущем, что приведёт к неэффективности, частому техническому обслуживанию и резкому росту эксплуатационных расходов.
Давайте сегодня станем «детективами по оборудованию», сбросим гламурную оболочку и перейдем прямо к сути вопроса, чтобы узнать, что делает высококачественную микросхему такой «хорошей».
Ⅰ、Основные внутренние органы – три золотых стандарта хорошей структуры
Оценивать качество бака с внутренним охлаждением следует не только по его внешнему корпусу; главное — его внутренние компоненты.
01 Система распределения воды
Если сравнить резервуар ИК с живым организмом, то система распределения воды — это «сердечный клапан», отвечающий за доставку питательных веществ.
Хорошая система распределения воды, например, продуманная душевая лейка, обеспечивает равномерное и стабильное распределение сточных вод по всему дну резервуара благодаря разумной компоновке труб и конструкции сопел, позволяя каждой анаэробной частице ила равномерно смачиваться и полностью контактировать с ней для проведения реакции. Система также должна быть устойчивой к засорению, используя поры большого диаметра или специальную структуру для предотвращения засорения из-за накопления взвешенных частиц.
Неправильная система распределения сточных вод: неравномерное распределение приводит к замыканию потока воды и образованию мёртвых зон. Большая часть сточных вод «происходит по сокращенным путям», что значительно снижает эффективность реакции и приводит к серьёзной потере всей производительности анаэробного резервуара.
В нашем резервуаре IC используется несколько патрубков для подачи воды и внутреннего вихревого распределения воды. Распределение воды строго рассчитано, а расход каждого патрубка можно регулировать, обеспечивая практически одинаковое количество воды, поступающей на единицу площади поперечного сечения резервуара, что обеспечивает эффективное перемешивание гранулированного шлама.
Как правило, гидравлический и газовый потоки в резервуаре IC направлены по высоте резервуара, что обеспечивает более полный процесс массообмена по высоте. Однако в анаэробном реакторе IC используется вихревой тангенциальный вход воды, что усиливает эффект радиального перемешивания иловой смеси в поперечном сечении резервуара, обеспечивая более полный контакт органического вещества с гранулированным илом, что обеспечивает более высокую скорость восходящего потока и, как следствие, более эффективное удаление субстрата.
02 Трехфазный сепаратор
Это основной компонент резервуара ИЦ, который можно назвать «мозгом», напрямую определяющий скорость удержания шлама и эффективность очистки.
Хороший трёхфазный сепаратор действует как искусный арбитр, эффективно разделяя газ, жидкость и твёрдые компоненты в хаотической смеси: биогаз собирается, чистая вода поднимается, а ценный гранулированный шлам задерживается и оседает обратно в зону реакции. Его конструкция должна быть чрезвычайно прочной, чтобы выдерживать длительные нагрузки от потока воды и эрлифта.
Некачественные трёхфазные сепараторы имеют грубую конструкцию и низкую эффективность разделения. Это приводит к потере большого количества шлама с потоком воды («сливу шлама»), что означает необходимость постоянного пополнения дорогостоящего гранулированного шлама, что значительно увеличивает эксплуатационные расходы. Хуже того, нестабильная конструкция может деформироваться или сместиться, что приведёт к катастрофическим последствиям.

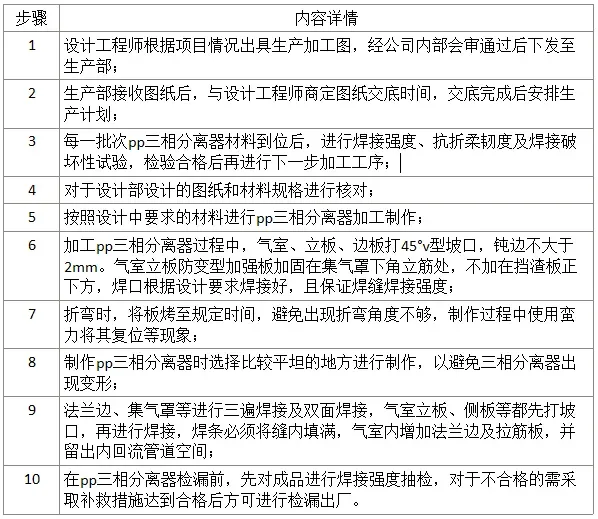

Наша компания проектирует и производит трёхфазные сепараторы из высокопрочного инженерного пластика (ПП) или нержавеющей стали, отличающиеся продуманной конструкцией, высокой прочностью и ударопрочностью. На примере трёхфазного сепаратора из ПП производственный процесс включает следующие десять этапов, обеспечивающих качество продукции.
03 Система циркуляции
Одним из основных преимуществ ионообменных резервуаров по сравнению с другими анаэробными процессами является использование собственного биогаза для обеспечения внутренней циркуляции. Система состоит из нижнего трёхфазного сепаратора, биогазового стояка, газожидкостного сепаратора и шламоотводчика, использующего собственный биогаз в качестве источника энергии для обеспечения внутренней циркуляции смешанной жидкости.
Хорошая циркуляционная система включает в себя грамотно спроектированный стояк, обеспечивающий достаточную газподъёмную силу. Газожидкостный сепаратор, расположенный в верхней части, эффективно отделяет биогаз от смеси бурового раствора и воды. Отделённый биогаз извлекается, а дегазированная смесь плавно возвращается в нижнюю часть реактора через сливной стакан, формируя стабильную и непрерывную внутреннюю циркуляцию. Весь процесс происходит беспрепятственно, эффективно разбавляя поступающую жидкость, гомогенизируя качество воды и повышая эффективность массообмена, что обеспечивает стабильную работу системы и высокую устойчивость к ударным нагрузкам.
Неэффективная система циркуляции: Неэффективные газожидкостные сепараторы приводят к неполному разделению биогаза, при этом часть газа попадает в нисходящий канал, что приводит к сопротивлению потока или пульсациям потока и нарушению стабильности циркуляции. Прерывистая внутренняя циркуляция делает систему чрезвычайно чувствительной к изменениям нагрузки на входе, что приводит к значительным колебаниям эффективности очистки.

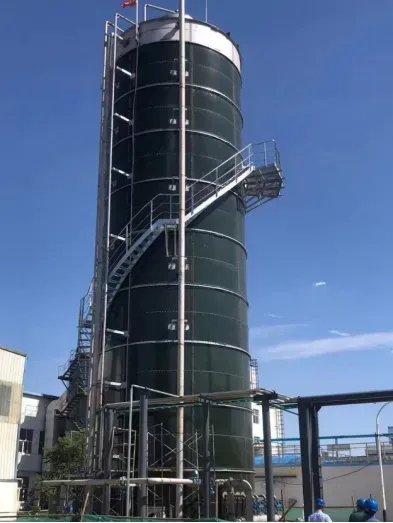

Проект реконструкции и расширения очистки сточных вод компании COFCO Biochemical Energy (Hengshui) Co., Ltd.
Ⅱ、Детали раскрывают правду – «ловушки качества», которые легко упустить из виду
Помимо основных компонентов, внимание к деталям свидетельствует об искренности и профессионализме производителя.
01 Защита от коррозии и изоляция
Высококачественный корпус резервуара: внутренняя стенка резервуара, как правило, полностью покрывается эпоксидной каменноугольной краской морского класса (распространенные марки: серия PPG SIGMASHIELD, эквивалентная серия Jotun) не менее чем в 5 слоев, толщина пленки не менее 0,3 мм (измерение производится толщиномером); внешняя стенка резервуара покрывается антикоррозийной краской (распространенная марка: Lehua) не менее чем в 2 слоя, толщина пленки не менее 0,15 мм.
Теплоизоляция резервуара выполнена из водоотталкивающей минеральной ваты плотностью ≥85 кг/м³, огнестойкостью класса А и толщиной ≥100 мм. Внешняя обшивка обычно выполняется из гофрированного картона. Точки измерения толщины предварительно установлены в соответствующих местах на поворотной лестнице. В гофрированном картоне имеются съёмные отверстия размером не менее 30×30 см для измерения толщины материала стенки резервуара.
Некачественные резервуары: Внутренняя стенка резервуара плохо защищена от коррозии, часто используется обычная или дешёвая эпоксидная краска с недостаточным количеством слоёв и неравномерной толщиной слоя краски, при этом фактическая толщина слоя значительно меньше 0,3 мм. Быстро появляются ржавчина, пузыри и даже обширное отслоение. Антикоррозионная краска на внешней стенке резервуара низкого качества, быстро выцветает и шелушится.
В качестве изоляционного слоя используется обычная минеральная вата или низкокачественная каменная вата, которая имеет низкую плотность (обычно <60 кг/м³), склонна к влагопоглощению и слеживанию, что приводит к быстрому снижению эффективности изоляции и увеличению нагрузки на резервуар. Внешняя гофрированная пластина неплотно соединена и не имеет должной герметизации, практически не учитывает необходимость последующего обслуживания и контроля, а отверстия для измерения толщины стенки резервуара отсутствуют, что значительно затрудняет долгосрочную оценку безопасности и обслуживание оборудования.
02 Безопасность и обслуживание
Надёжная конструкция: оснащён предохранительными клапанами, гидрозатворами, пламегасителями и другими устройствами, обеспечивающими отличную защиту от воспламеняющегося и взрывоопасного биогаза. Резервуар оснащён несколькими люками и внутренними лестницами, что обеспечивает достаточно места для будущих осмотров и обслуживания, значительно снижая сложность и стоимость обслуживания. Ненадёжная
конструкция: экономия на функциях безопасности создаёт значительные скрытые опасности. Внутри тесно, что делает обслуживание сравнимым со сносом здания, что приводит к чрезвычайно высоким затратам.
Проект реконструкции и расширения очистки сточных вод компании Jinzhou Yuancheng Biotechnology Co., Ltd.
Высокая эффективность и ударопрочность: скорость потока внутренней циркуляции в 10-20 раз превышает скорость потока поступающего потока, эффективно перемещая массу и разбавляя поток. Система устойчива к ударам и работает стабильно. Равномерное распределение воды и отсутствие засорения: благодаря сочетанию внешних многоотводных труб и внутреннего вихревого распределения воды вода распределяется равномерно и без засорения, что повышает эффективность радиального смешивания и удаления. Превосходные материалы и длительный срок службы: ключевые компоненты изготовлены из высокопрочного инженерного пластика PP или нержавеющей стали, что обеспечивает коррозионную стойкость, ударопрочность и длительный срок службы. Стабильная работа и хорошее качество сточных вод: оснащено комплексной системой мониторинга, рациональной внутренней структурой и высокой ударопрочностью, что позволяет достичь степени удаления более 90% в различных сложных проектах по очистке сточных вод. Низкие эксплуатационные расходы: внутренняя циркуляция буферизует pH, что позволяет минимально или вообще не добавлять щелочь даже при низком pH потока (всего 3-5), экономя затраты на реагенты. Высокоактивный гранулированный шлам: Гранулированный шлам быстро растёт, обладает высокой прочностью и широким спектром адаптируемых микроорганизмов, что обеспечивает высокую способность удерживать шлам и высокую нагрузку на систему очистки. Быстрый запуск и короткий цикл: начальный запуск занимает 10–15 дней, а вторичный запуск — всего 5–10 дней, что позволяет быстро достичь проектной нагрузки и обеспечить стабильную работу. Быстрый запуск с коротким циклом: начальный запуск занимает 10–15 дней, а вторичный запуск — всего 5–10 дней, что позволяет быстро достичь проектной нагрузки и обеспечить стабильную работу.
Ⅲ、Рекомендации по закупкам
Не ограничивайтесь рекламой, изучайте примеры применения: запрашивайте у поставщиков примеры успешной эксплуатации, аналогичные качеству вашей воды, и по возможности проводите выездные проверки. Если вы не понимаете технологию, обратите внимание на детали: внимательно изучите проектные чертежи и технические решения, уделяя особое внимание трём основным конструктивным элементам и нескольким деталям, упомянутым выше. Не ограничивайтесь только ценой, сосредоточьтесь на ценности: вы получаете то, за что платите. Правильно спроектированный анаэробный резервуар позволяет сэкономить гораздо больше на электроэнергии, химикатах и обслуживании благодаря долгосрочной стабильной работе, чем первоначальная разница в цене. Это бесшумный рабочий, который «зарабатывает деньги», а не центр затрат, требующий постоянных «вливаний». Вывод: выбор хорошего анаэробного резервуара для анаэробного резервуара — это не просто покупка оборудования, а выбор мощного и надёжного «сердца» вашей системы очистки сточных вод. Надеемся, эта статья поможет вам развить проницательный взгляд и сделать наиболее разумные инвестиции в ваш проект.
